【取樣冷卻器】基本說明

· 產品標題：取樣冷卻器

· 產品別名：取樣冷卻器、鍋爐取樣冷卻器、蒸汽取樣器

· 產品型號：QYL型

· 冷卻面積：0.4m2

· 取樣介質：水、蒸汽

· 本體材質：不銹鋼TP304、316L、碳鋼Q235-B

【取樣冷卻器】產品簡介

取樣冷卻器是爐水、汽水取樣冷卻器用于電廠電站、鋼鐵冶煉、化工、紡織，印染等鍋爐房爐水、汽水取樣冷卻化驗，品種系列有：蒸汽取樣冷卻器、爐水取樣冷卻器、給誰取樣冷卻器、疏水取樣冷卻器、凝結水取樣冷卻器。鍋爐及熱力系統中的水、蒸汽大都溫度較高,而高溫不便于取樣、不便于測定。取樣冷卻器可以將爐水冷卻到（30-40度）、將蒸汽冷卻成水并冷卻到（30-40度）,便于操作人員安全取樣及達到冷卻介質溫度降到30-40度以下滿足中華人民共和國電力行業DL/T 457—91的標準，達到取樣化驗要求。

【取樣冷卻器】工作原理

取樣冷卻器工作原理：

1、取樣冷卻器冷卻水流量在500-700mL/min，冷卻介質溫度可以降到30以下。

2、 取樣冷卻器冷卻管均采用不銹鋼管,不能用碳鋼管或銅管,以免樣品被冷卻管的金屬腐蝕產物污染。

3、取樣冷卻器冷卻管可設計為單盤管或雙盤管（按介質參數及安裝空間設計）。

4、取樣冷卻器適用于溫度較高的液體和氣體等介質取樣，具有結構緊湊、傳熱效率高、清洗方便、使用壽命長等優點，取樣管采用螺旋蛇形盤管結構，并選用優質不銹鋼作為換熱管，具有耐高溫，耐腐蝕，使用壽命長，不污染樣品等特點。根據樣品采集點的分部及集中，設計單臺取樣冷卻器和組合式取樣冷卻器便于同時對蒸汽，爐水，疏水，給水及除氧出水取樣。

【取樣冷卻器】應用范圍

1、提供取樣介質溫度、壓力、蒸汽、水、汽水混合物；

2、冷卻介質溫度、壓力；

3、對材質的要求（正常時冷卻管為不銹鋼，外殼體為碳鋼）；

4連接方式及是否需要組合式；

5、各進出口連接方式（法蘭、焊接等）。

【取樣冷卻器】技術參數

【取樣冷卻器】冷卻面積的計算

1、如果已知樣品流量、冷卻水溫度及樣品的初始條件，則取樣冷卻器所需冷卻面 積可由式(A1)求得：

A= f 1.0029/3600ΔtmU (A1)

式中 A——所需冷卻面積，m2；

f——樣品流量，L/h；

Δtm——平均溫差，℃；

U——整體熱交換系數(對雙層螺旋管及浸液式冷卻器均取U=200)。

當樣品為過熱蒸汽時，對每100℃過熱度，應在由式(A1)計算出的冷卻面積基礎上增加12.6%。

2、平均溫差可由式(A2)求得：

Δtm= [( t1-T2)-(t2-T1)]/[L( t1-T2)/(t2-T1)] (A2)

式中 Δtm——平均溫差，℃；

t1——冷卻器進口樣品溫度，℃；

t2——冷卻器進口樣品溫度，℃；

T1——冷卻器進口冷卻水溫度，℃；

T2——冷卻器出口冷卻水溫度，℃。

【取樣冷卻器】安裝要求

1、安裝前應對冷卻器進行抽芯檢查、清掃，抽芯時應注意保護密封面，將管束放置在專用的支承結構上，以避免損傷換熱管。

2、安裝時應在冷卻器的兩端留有足夠的空間來滿足拆裝、維修的需要。

3、應在不受力的狀態下連接管線，避免強力裝配。

4、冷卻器不得在超過銘牌規定的條件下運行。

5、應經常對管、殼程介質的溫度及壓降進行監督，分析冷卻器的泄漏與結垢情況。

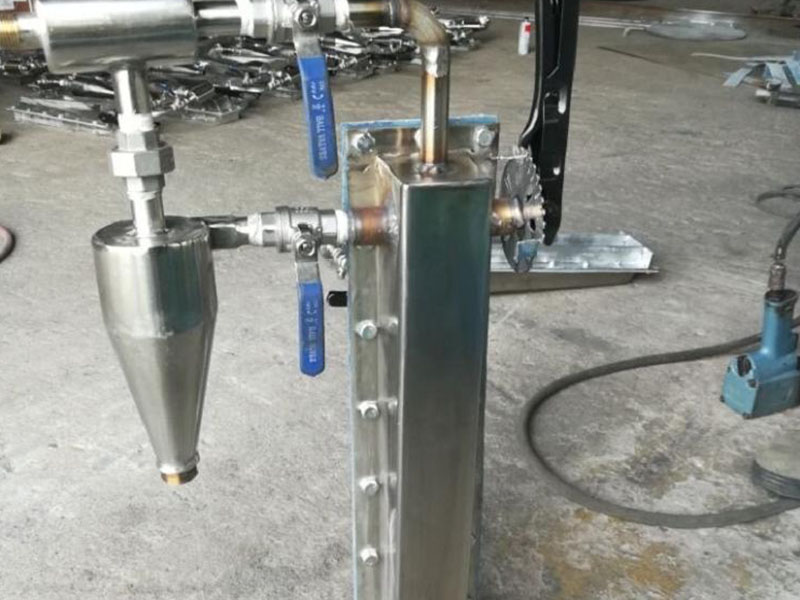

【取樣冷卻器】實拍圖
